項目詳情
項目概況
本工程位于義烏市疏港快速路以東、龍海路以南、伏龍山路以西、四海大道以北。總用地面積約744畝，總建筑面積月63.4萬平方米，地上建筑面積約44.1萬平方米，地下建筑約19.3萬平方米。
本園區能耗監測系統的基本目標是建立一套科學、高效的能耗監測系統平臺，幫助園區實現能耗監測、數據機房電能質量監測治理、分項計量、能源計費、能效分析、節能降耗的目的，能耗監測系統采用分層分布式結構、模塊化設計、多功能采集終端等靈活的組網方式，將園區內的各樓建筑用戶的電表、水表、燃氣表等智能計量設備集成為一個完整的管理系統，實現計量系統的網絡化和智能化。能耗監測系統軟件為園區管理人員提供完善優質的能源數據和專業的技術服務，挖掘園區的節能潛力，協助制定完善的節能策略，提升園區能源管理能力水平。
建筑的能源管理存在的問題
1. 能源消耗狀況不清：能源的消耗只有總量，沒有分項計量，能源都用在了哪里，哪些設備與系統是耗能大戶，能源消耗的結構是否合理，這些都無從統計。
2. 缺乏有效管理手段和措施：用能設備增加、分布區域大；用能安全管理帶給建筑后勤管理的更多的挑戰，日常節能工作的好壞全憑職工的自覺性和自身素質，無法保證節能減排工作長期有效地開展。
3. 能耗設備的管理方式較為落后：采用人工手動啟停、巡檢、抄表等設備管理方式；對于建筑的整體能源利用水平、設備的能效水，以及存在浪費的環節及浪費的缺乏清晰的認識；
4. 對于節能改造的效果沒有有效的評估手段，對節能改造所取得的經濟效益沒有嚴謹、客觀科學的評判指標，無法確定節能改造項目的經濟性。
能源管理系統設計方案
建筑能源管理系統能夠系統將建筑內的各個子系統、能耗設備納入到統一平臺框架之下，并運用云計算技術實現對建筑的能源消耗進行科學、經濟、便捷、高效的管控。能源管理系統設計原則是：以數據服務器為核心，以建筑內部網絡為基礎，搭建系統軟硬件運行平臺，通過數據采集及網絡通信，將建筑內的各能耗計量儀表組合成一個有機的系統。
根據所了解到的情況，我們設計了如下方案：采用一套能源管理系統平臺，對建筑的配電室系統、樓層用電系統、空調制冷系統、給排水系統進行監測和數據采集，為能源管理分析、設備能耗分析提供依據，具體設計方案如下：
1. 分項計量設計要點
1) 分類原則：根據機關辦公建筑及大型公建節能監管系統建設技術標準的能耗數據分類標準，實施基本的分類分項計量設計與計量監測設備施工設計，口腔建筑的能耗分類為電耗、水耗。依據建筑物功能特點構建建筑物功能模型，為不同的建筑物能耗定額標準采集建立數據基礎。
.jpg)

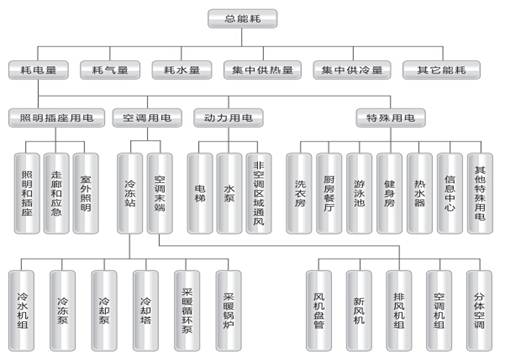

圖5-1 建筑能耗分類分項結構示意圖
2) 分項原則：按建筑設施中不同用能系統進行分類采集和統計的能耗數據，如：空調用電、動力用電（電梯、水泵）、照明用電、特殊用電（機房、餐廳）等。
3) 分戶原則：在分類分項能耗監測的基礎上，根據建筑行政隸屬關系和分戶核算的要求（如獨立核算單位、出租區域等）分戶設置表計。既實現分類分項能耗采集監測與統計分析，同時實現建筑內能耗費用的部門結算功能，避免“大鍋飯”式的能源浪費現象，為綠色建筑節能監管體系真正落到實處建立最基本的硬件條件。
系統組成及網絡架構
建筑能源管理系統由各類計量監測儀表、數據采集器、數據服務器和能耗數據管理軟件系統組成，該系統將建筑內的照明、空調、動力、給排水等能源使用情況進行集中采集、監測、分析、管理及控制。系統的硬件組成在設計上分為3層結構，由三個獨立的子系統組成，分別為：數據采集子系統、數據傳輸子系統和數據處理子系統。
1. 采集子系統
采集子系統作為數據采集終端，主要由分布在各能耗計量現場的智能電表、水表等組成，采用具有高可靠性、帶有現場總線連接的分布式I/O控制器構成數據采集終端，通過開放的通訊協議向數據中心上傳存儲的建筑能耗數據；測量儀表擔負著最基層的數據采集任務，其監測的能耗數據必須完整、準確并實時傳送至數據中心。
.jpg)

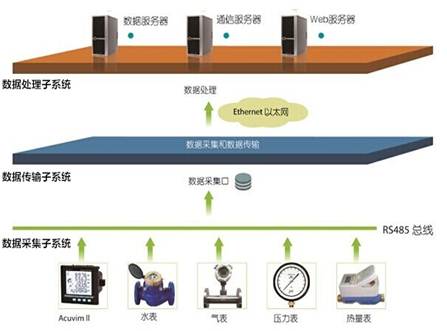

圖5-2 能源管理系統結構示意圖
2. 傳輸子系統
傳輸子系統主要是由數據采集器、網絡交換機及通信網絡組成。該層是數據信息交換的橋梁，負責對現場設備回送的數據信息進行采集、分類和傳送等工作，同時轉達上位機對現場設備的各種控制命令。
數據采集器：是系統數據處理和智能通訊管理中心，它具備了數據采集與處理、通訊控制器、前置機等功能。
通訊介質：系統主要采用屏蔽雙絞線、光纖等。
3. 處理子系統
處理子系統針對能耗管理系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如工業級計算機、打印機、UPS 電源等組成。系統軟件具有良好的人機交互界面，對采集的現場各類數據信息計算、分析與處理，并以圖形、數顯、聲音等方式反映現場的運行狀況。
監控主機：用于數據采集、處理和數據轉發，為系統內或外部提供數據接口，進行系統管理、維護和分析工作。
UPS：保證計算機監測系統的正常供電，在整個系統發生供電問題時，保證站控管理層設備的正常運行。
系統拓撲結構及硬件組成
系統采用 “站控管理層——網絡通訊層——現場設備層”的分層分布式設計，站控管理層設置于建筑配電監控室內，其設備包括安裝有能源管理系統軟件的數據服務器、WEB服務器和客戶瀏覽機、顯示器、UPS電源、打印機等，負責對能耗數據進行集中處理；網絡通訊層由網絡交換機、數據采集器及網絡通訊線組成，負責與建筑其它子系統及現場設備層的各類儀表裝置進行通訊；現場設備層是各級能耗設備計量儀表，如建筑配電室計量儀表、樓層計量儀表、租戶計量儀表、餐廳用水計量儀表、餐廳燃氣表、暖通系統冷熱量表等。
.jpg)

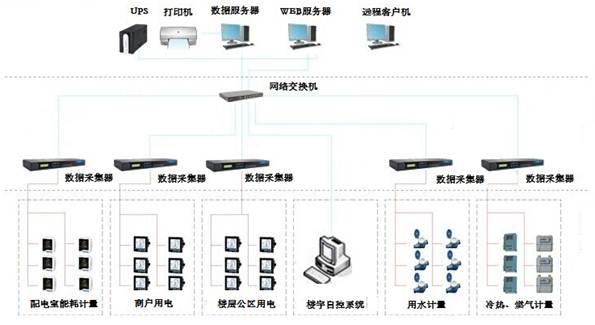

圖5-3 硬件組成示意圖
效益分析
能源管理系統為建筑能源管理工作進行決策的最科學依據，它不但可以通過關鍵的數據信息幫助各級管理人員全局掌控節能工作，了解問題的輕重緩急，有層次地展開工作；還可以為管理措施提供清晰的數據依據，便于目標的確定和任務的分解；最終還可通過指標體系進行定額或?qū)斯芾恚鼓芎谋O(jiān)管工作的開展有針對性，工作進行有次序性，工作的過程有跡可循，工作的結果有評估依據。進行能源管理系統實施和改造之后可以為建筑帶來經濟、社會、環境等多方面的綜合效益。
1. 經濟效益
建筑能源管理系統能夠發現系統管理人員無法發現的問題，如大樓中的某些大型設備發生故障時，可能并不是無法實現其功能，或產生某些異常的噪音及異象，而僅僅是其使用能源急劇增加、或與其關聯的某些設備的使用能源急劇增加。通過在線能源監測，我們可以很輕易的找到這些故障設備能源的異變，避免了因設備故障而造成能源增加的可能 。
建筑能源管理系統對建筑內的各類用能設備進行實時的監測，對于各能耗設備發出的故障報警信號，或出現工作參數與設定參數偏離，設備工作能耗異常，電能質量的異常等情況，能源管理系統能及時發現，管理人員可以快速采取應用措施，從而避免了設備異常或發生故障造成的更問題。
能源管理系統的監測分項計量從不同角度對實時數據進行分析，并提供使用者多維度能源對比，通過多方面對比分析，能發現建筑內的不合理用能，并通過診斷改造方案，徹底根除建筑費能漏洞；因管理水平的缺失造成的能源漏洞，能源管理系統可以輕而易舉的發現，在加強管理后立即獲得節能收益。
能源管理系統的實施可以為用戶帶來整個管理能力的提升，進而提高能源管理的水平，從消耗能源漏洞、杜絕能源浪費、避免不合理的運轉、提高設備的運行效率等各個方面節省能源。綜合來看，通過能源管理系統可以為建筑降低10%-30%的能源消耗。
2. 社會效益
能源管理系統建立分類、分項、分級的能源計量體系，建立用戶能耗數據信息庫，掌握建筑能耗規律性；實現能耗系統的實時監測與自動計量，并按時生成能耗報表，遞交給上級管理單位。系統用數據說話，為建筑提供翔實可靠的能源數據，可以建筑、上級管理部門、社會各界真正了解建筑內各建筑的能源狀況，起到對公共建筑能耗的監督作用，從側面促進和提高建筑能耗管理水平和工作效率。
建筑能源管理系統的建設不僅僅幫助建筑節約能耗、提高能耗管理水平，同時也會起到良好的社會示范作用，對于建筑相關人員、相關單位都會起到模范作用，能夠很好的宣傳節能觀念、樹立節能意識、倡導節能行為，帶動全社會的節能建設，從而為建設節約型社會做出積極的貢獻，具有很好的社會效益。
